Progetto strutturale della Scuola Media in località Moretta ad Alba
Committente: Comune di Alba | Luogo: Alba (CN) | Anni: 2016-2018
Il progetto
Il progetto riguarda la realizzazione di una nuova scuola media pubblica in località Moretta, nel Comune di Alba, su incarico della Città di Alba. Lo Studio Reggio ha curato il progetto esecutivo delle strutture, all’interno di un gruppo di progettazione coordinato dall’Ufficio Tecnico Municipale.

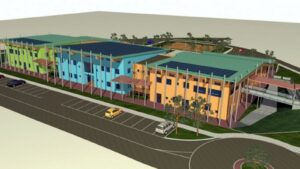

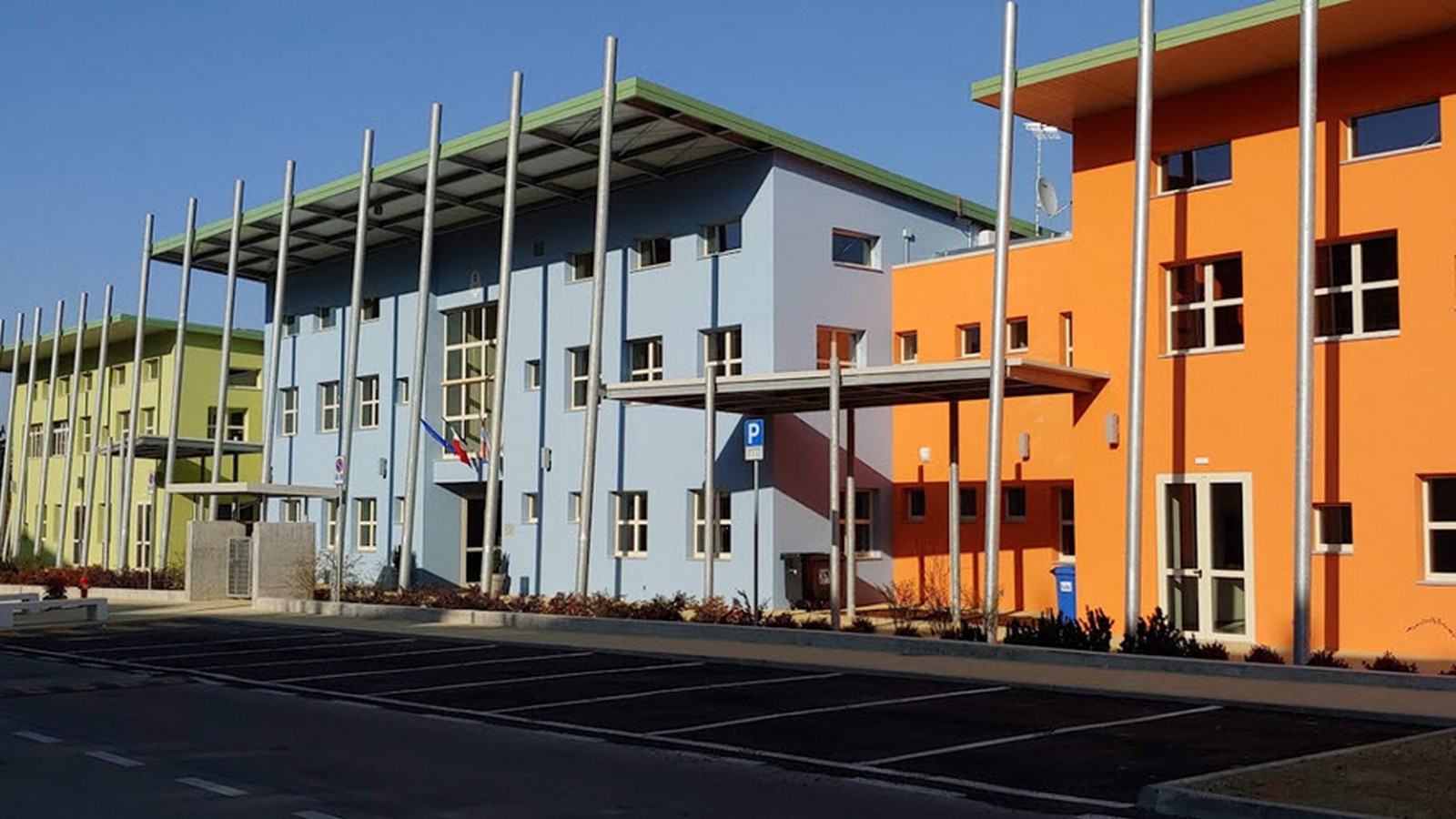

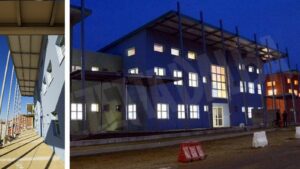

L’edificio ha una pianta a “C” di circa 76 metri di lunghezza complessiva, sviluppata su due piani fuori terra: il piano terra ospita aule, segreteria e servizi, il piano primo l’aula magna, i laboratori e la presidenza.
Per limitare gli effetti torsionali indotti dalla forma a C sotto azione sismica, la scuola è stata suddivisa in tre blocchi strutturali indipendenti – centrale, nord e sud – separati da giunti sismici, ciascuno reso regolare in pianta e in altezza.
Il ruolo dello Studio Reggio
- Progettazione geotecnica e strutturale fondazioni su pali trivellati
- Modellazione sismica dei tre blocchi strutturali
- Progettazione esecutiva delle strutture in c.a., acciaio e legno lamellare
- Pratica di Autorizzazione Sismica preventiva del Servizio Tecnico Regione Piemonte
- Verifiche di resistenza al fuoco REI 60
- Direzione lavori e assistenza tecnica in cantiere
- Prove di carico per i collaudi
Il contesto e le soluzioni ingegneristiche
Le tipologia strutturali proposte dal nostro studio e utilizzate poi nella costruzione sono:

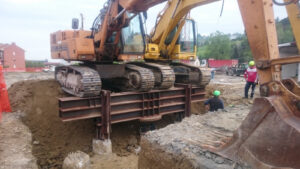

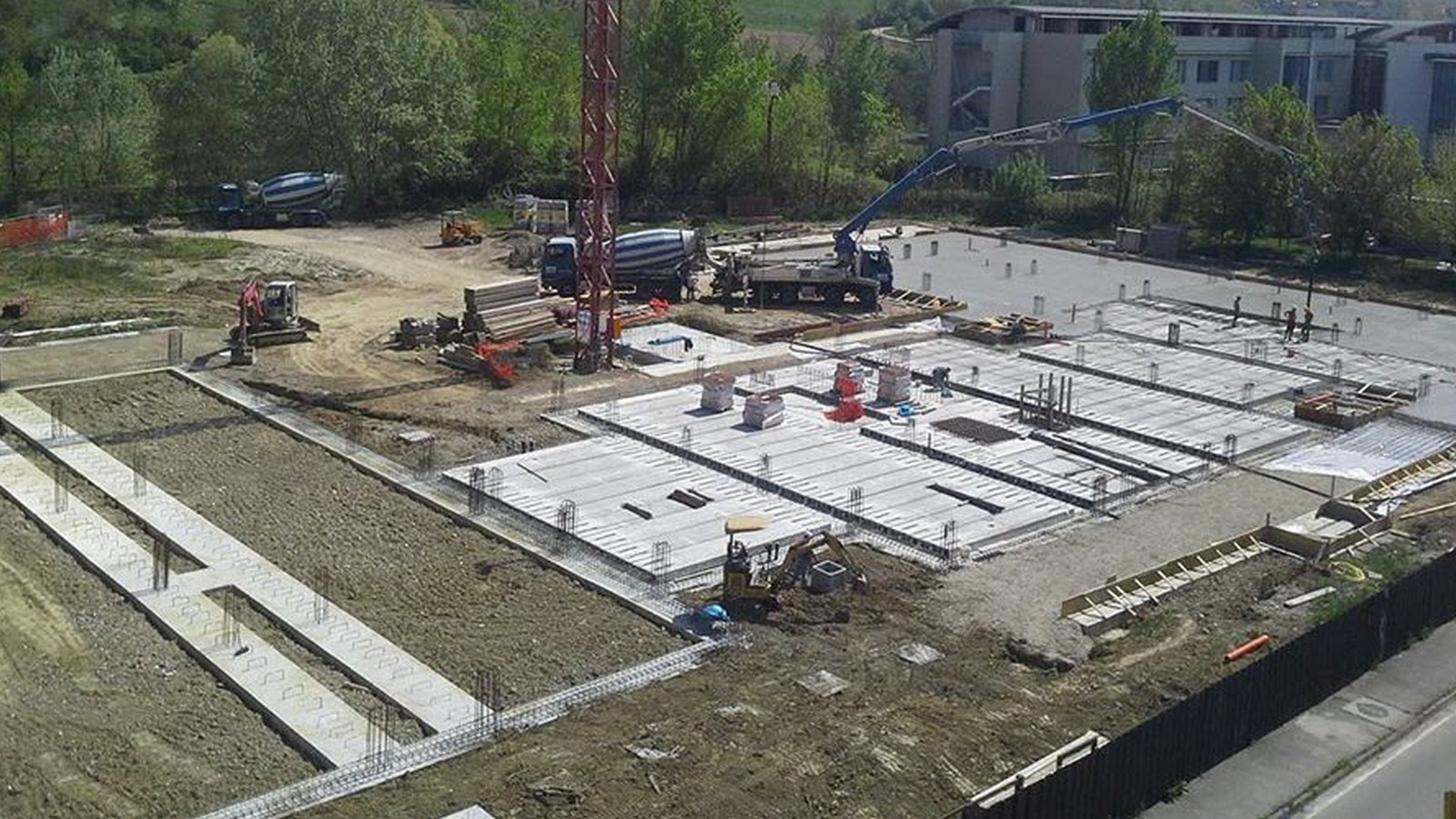

- fondazioni con travi su pali trivellati in c.a.

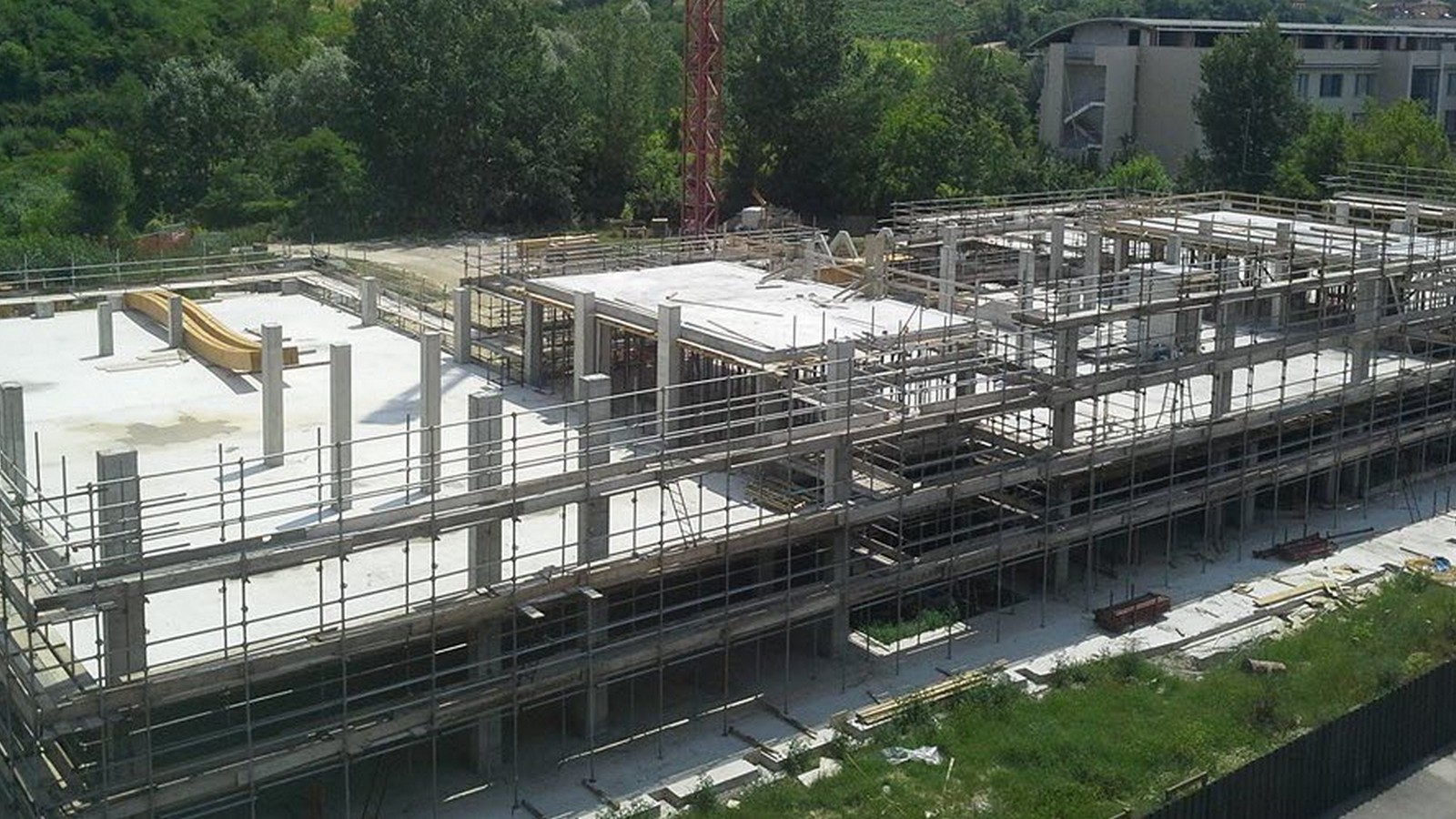

- pilastri in C.A. in opera

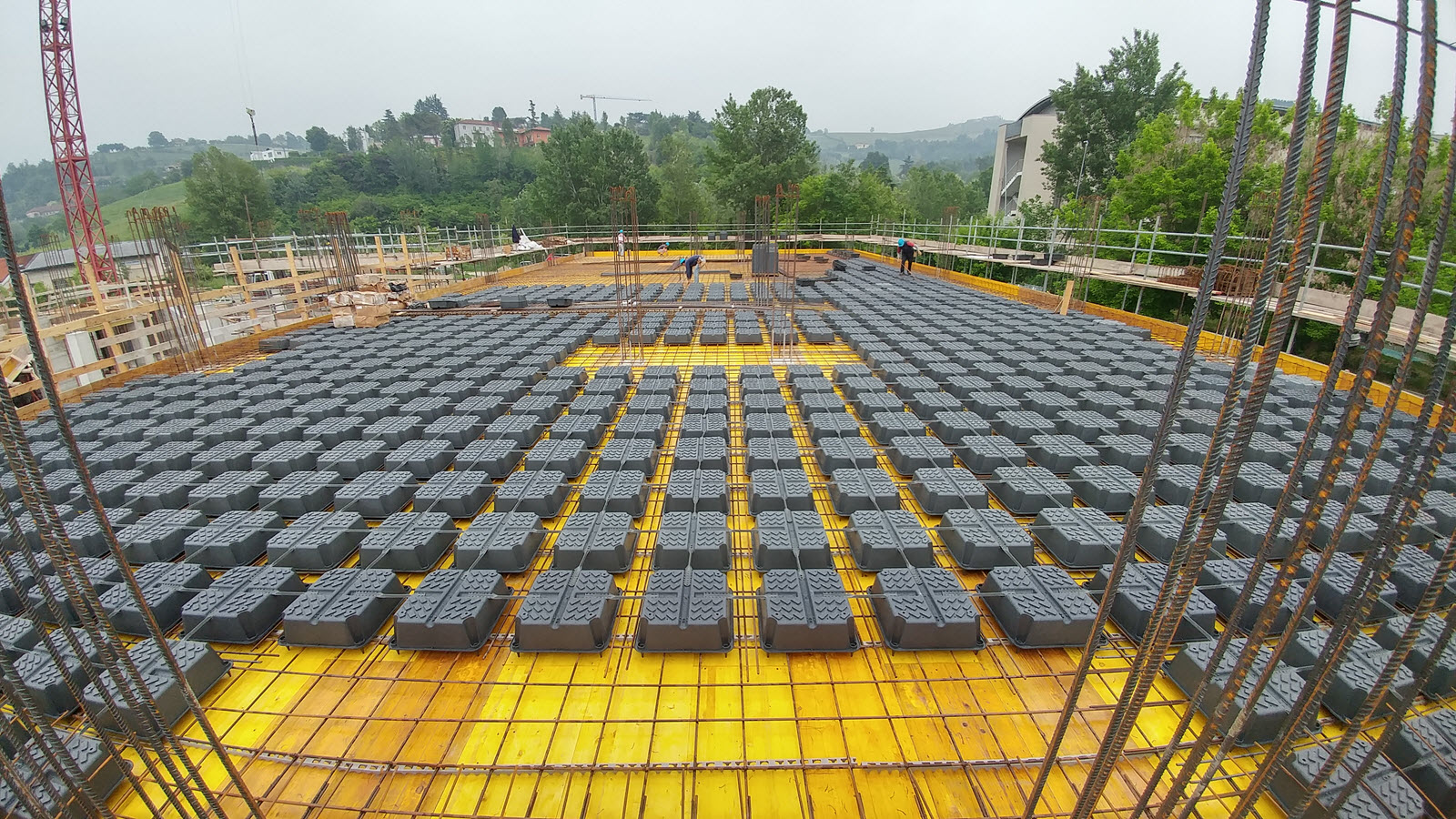

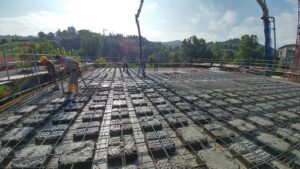

- solai a piastra alleggerita in C.A.

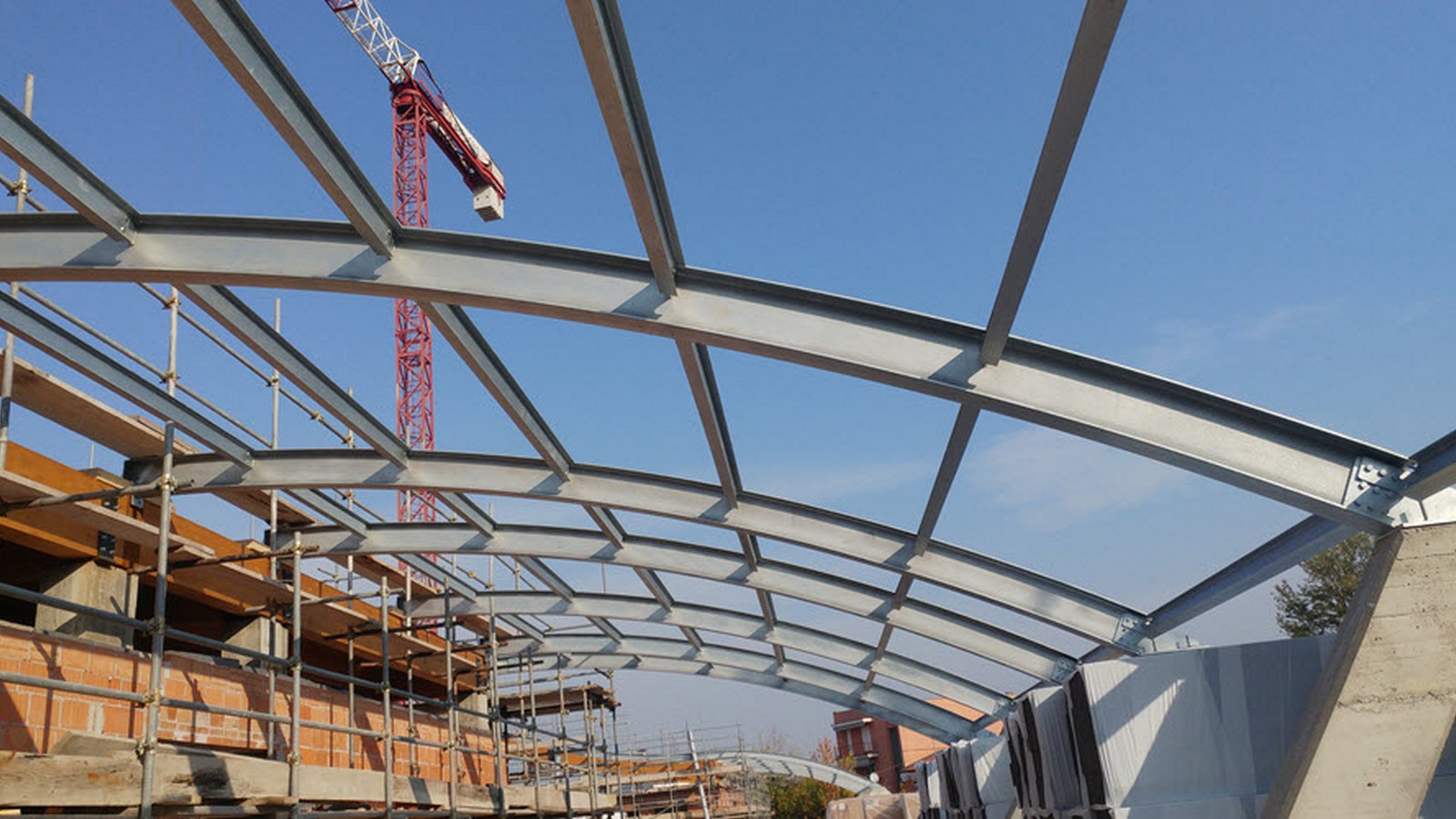

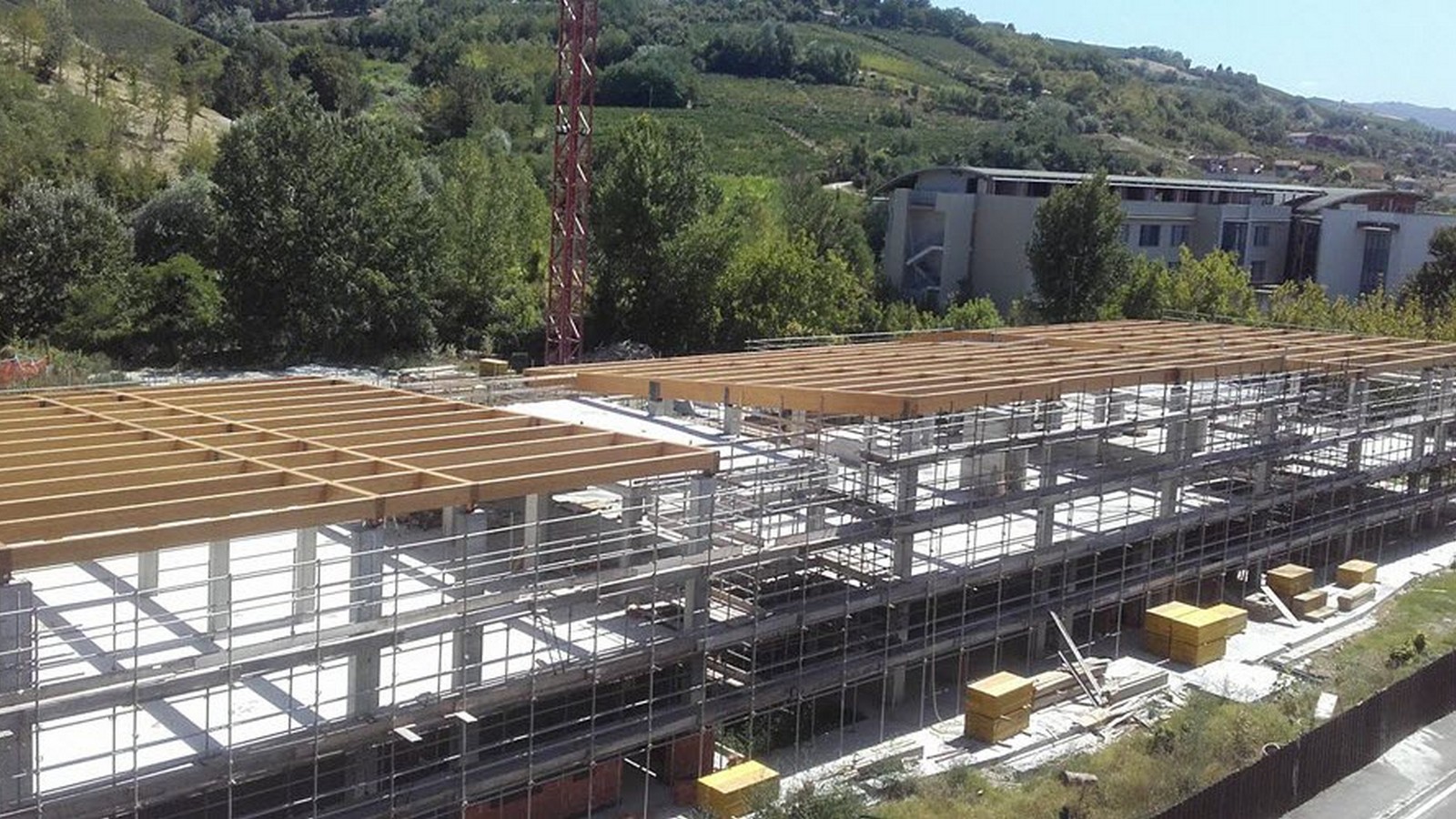

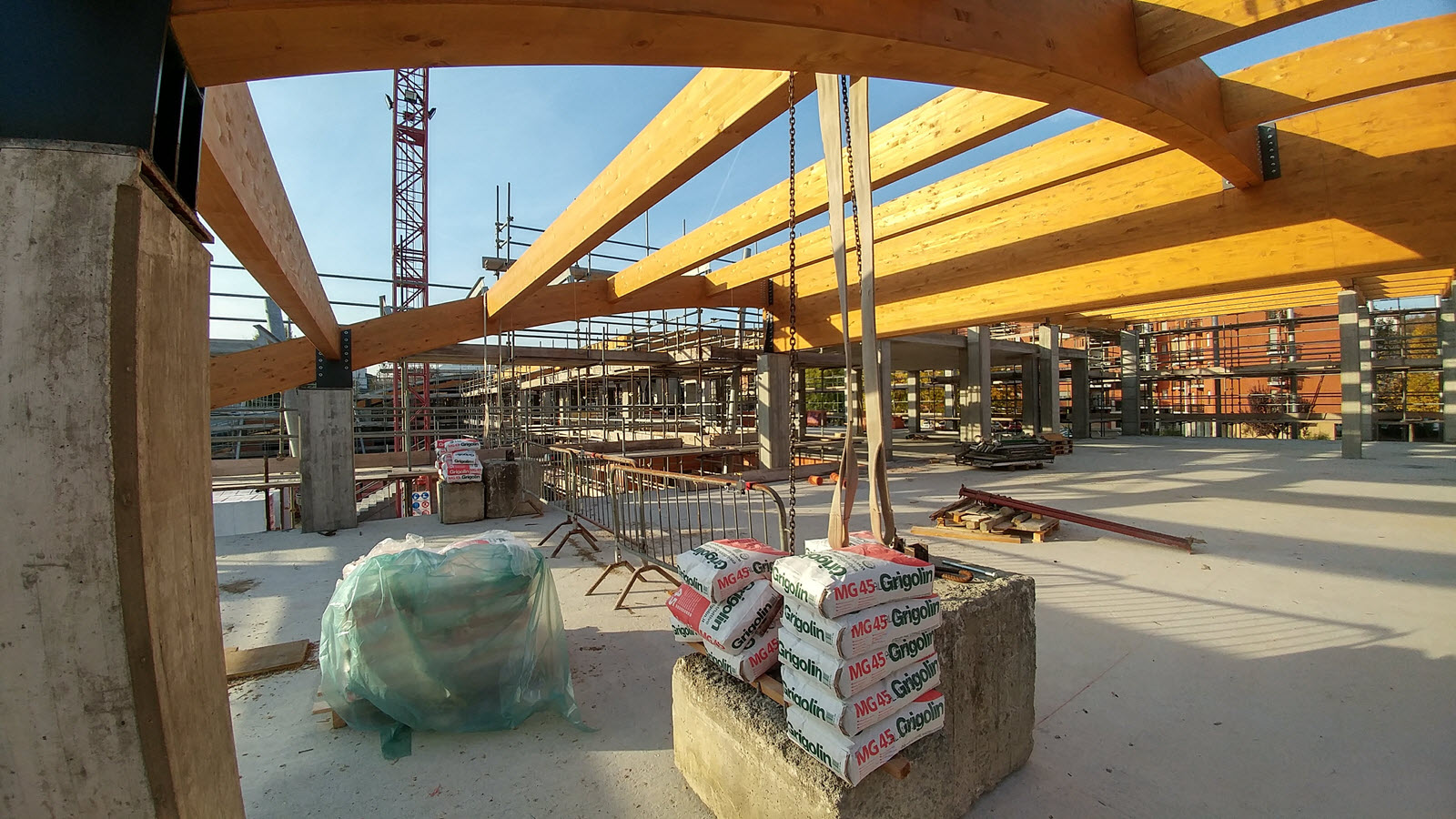

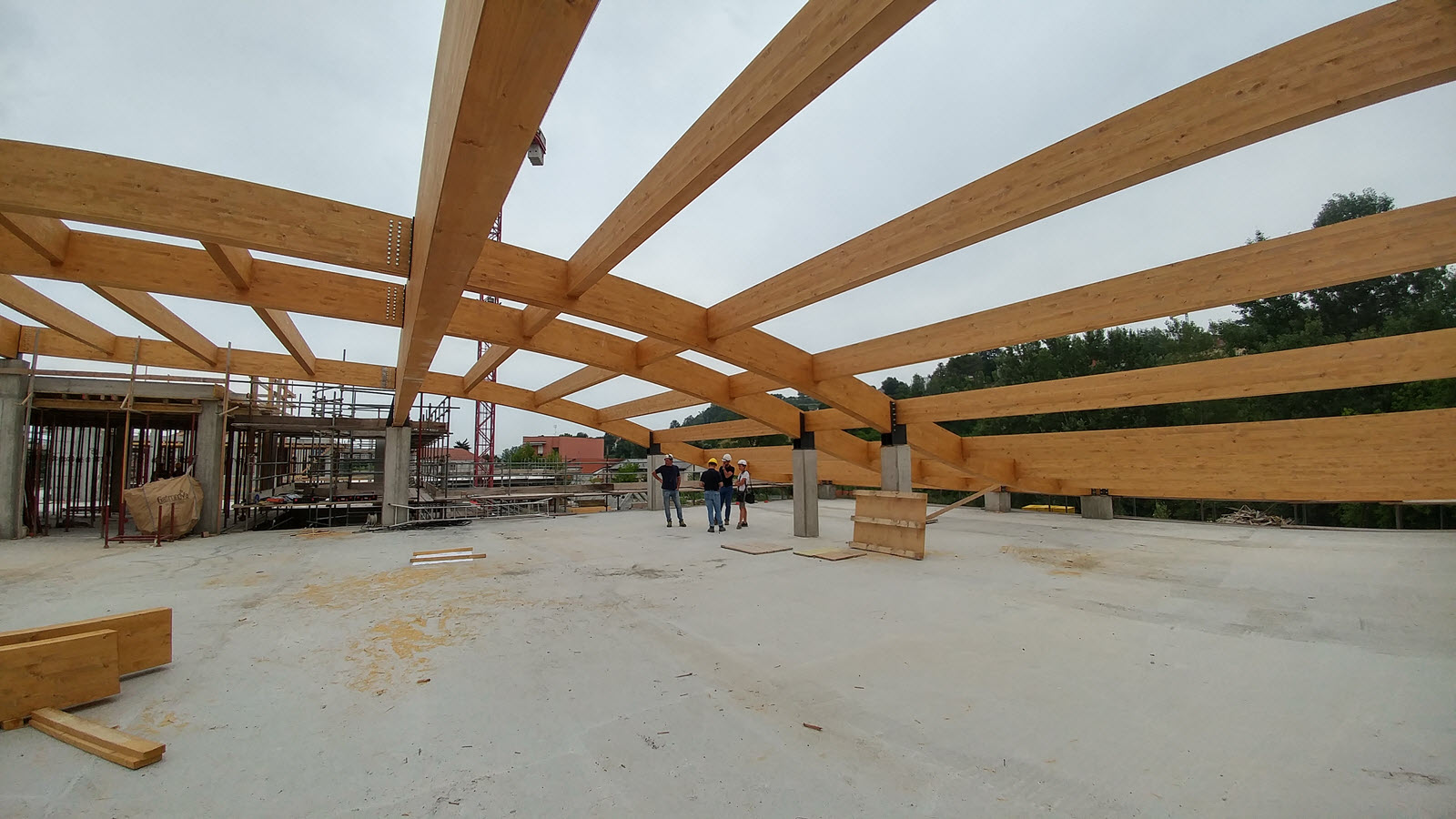

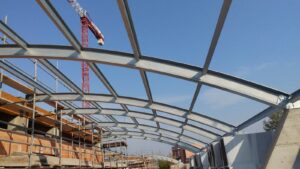

- coperture in legno lamellare e acciaio
Criticità progettuali
Soluzioni ingegneristiche
Travi continue su pali di grande diametro per la struttura principale, pali più piccoli per porticato, scale di accesso e rampe.
🟧 PIANTA A “C” SFAVOREVOLE PER IL SISMA
In un edificio a C il centro di massa e il centro di rigidezza risultano distanti, generando forti sollecitazioni torsionali sotto azione sismica orizzontale.
✅ SUDDIVISIONE IN TRE BLOCCHI REGOLARI
Giunti sismici separano l’edificio nei blocchi centrale, nord e sud, ciascuno reso regolare in pianta e in altezza e verificato singolarmente.
🟧 ETEROGENEITÀ DEI SISTEMI COSTRUTTIVI
Il fabbricato integra strutture verticali in c.a. gettato in opera, pilastri esterni in acciaio e coperture in legno lamellare e in acciaio.
✅ MODELLAZIONE DIFFERENZIATA PER ELEMENTO
🟧 SICUREZZA IN CASO DI INCENDIO
Trattandosi di edificio scolastico, tutti gli elementi portanti devono garantire un requisito di resistenza al fuoco REI 60.
✅ VERIFICHE ANTINCENDIO
Dimensionamento e verifiche tabellari e analitiche delle strutture al fuoco con R60
🟧 AUTORIZZAZIONE SISMICA
L’autorizzazione sismica ha richiesto verifiche molto estese agli elementi strutturali e non strutturali
✅ PROGETTAZIONE AVANZATA
obiettivi raggiunti
- Fondazioni adeguate a un terreno eterogeneo
- Integrazione sistemi costruttivi: c.a., acciaio e legno
- Strutture verificate REI 60 per la sicurezza antincendio
- Edificio scolastico sicuro e regolare dal punto di vista sismico
