Progetto di ricostruzione del Rio Santa Maria a Cossano Belbo
Committente: Comune di Cossano Belbo | Luogo: Cossano Belbo (CN) | Anni: 2018-2024 (più lotti)
Il progetto

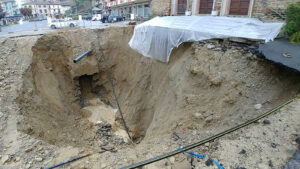

Il 9 agosto 2018 il cedimento della gradonata storica del cunicolo che raccoglie il rio Santa Maria sotto piazza Balbo aprì una voragine a ridosso della Chiesa di San Giovanni Battista.
Le Studio Reggio (con consulenza idraulica di SRstudio), fu chiamato a risolvere la messa in sicurezza del sito e successivamente della ricostruzione del manufatto idraulico, sostituendo l’antica gradonata in pietra con una nuova opera di salto in cemento armato a ridosso degli edifici storici.

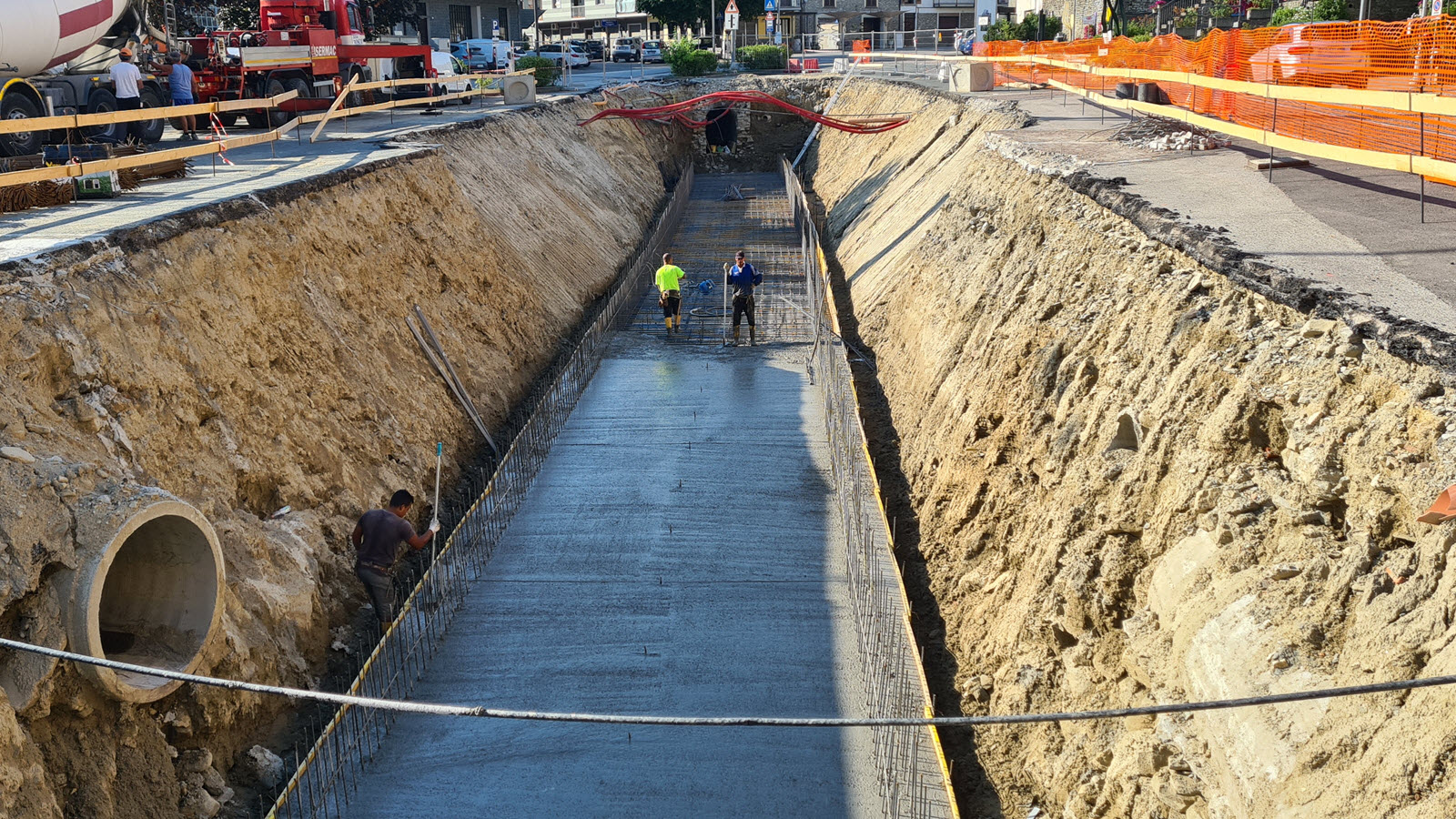

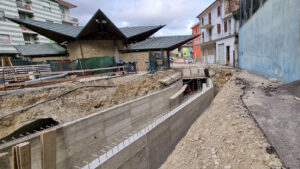

Successivamente venne poi progettato e realizzato anche tutto il tratto a monte del rio al di sotto della piazza, della strada Provinciale e dello sferisterio fino all’imbocco della parte naturale del rio, per un importo complessivo di circa 1’300’000 €
Il ruolo dello Studio Reggio
- Valutazione tecnica d'urgenza e rilievo del dissesto
- Progetto del by-pass idraulico provvisorio

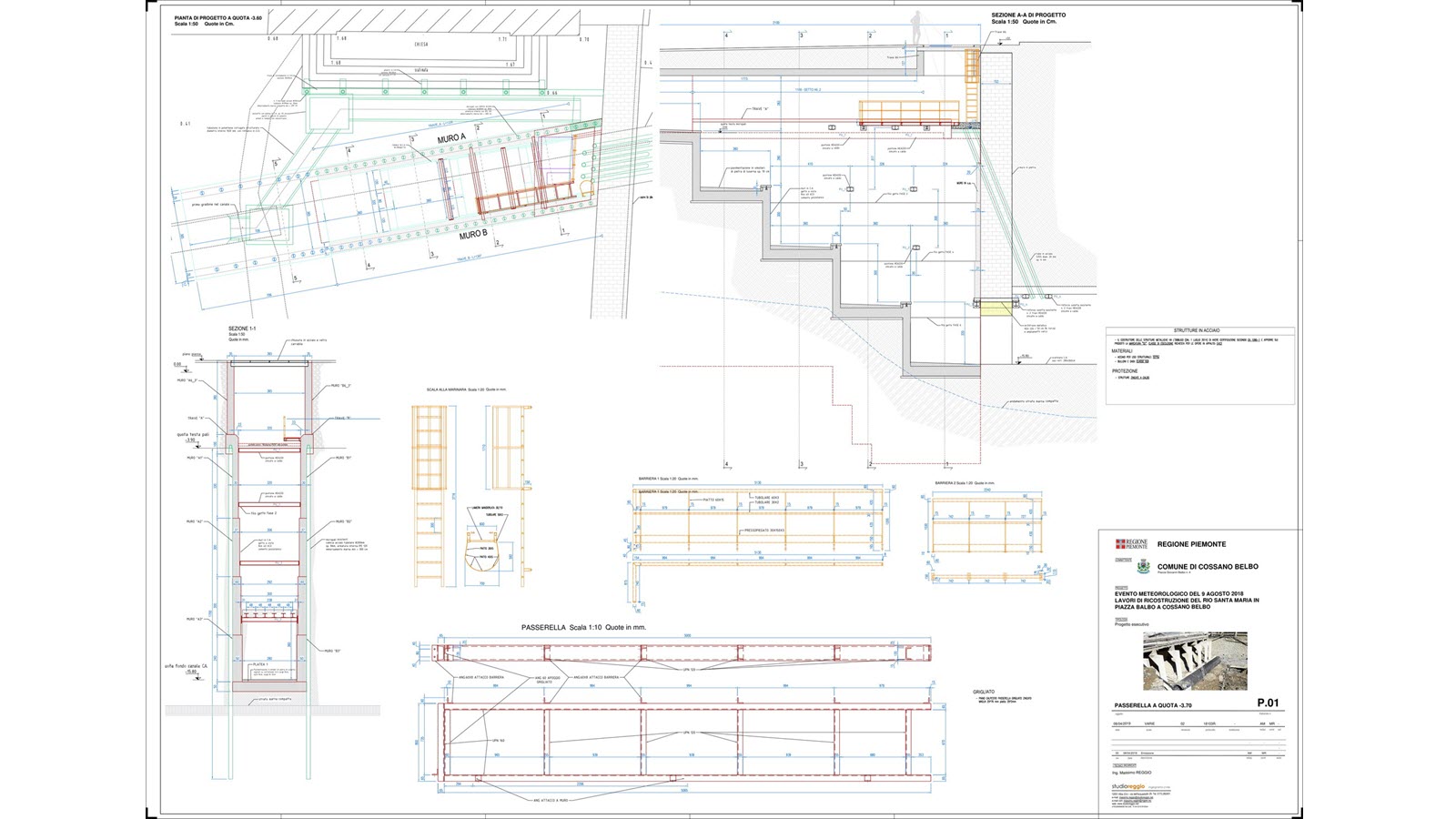

- Progettazione esecutiva dell'opera di salto in c.a.
- Progettazione esecutiva dell'opera di imbocco e del canale (con SR strudio)
- Direzione lavori e assistenza tecnica in cantiere, contabilità
- Pratiche di denuncia strutturale
- Coordinamento sicurezza, contabilità dei lavori, Certificato di regolare esecuzione
Il contesto e le soluzioni ingegneristiche

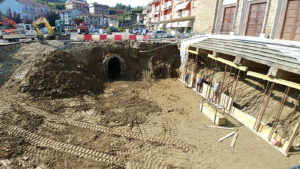

La situazione generale risultava molto complessa poichè il rio era interrotto con rischio di allagamenti e di aggravio della situazione; ci siamo trovati con un manufatto di oltre 12 m di profondità da ricostruire in adiacenza alla Chiesa si S. Giovanni Battista.
Criticità progettuali
Soluzioni ingegneristiche

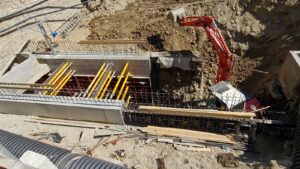

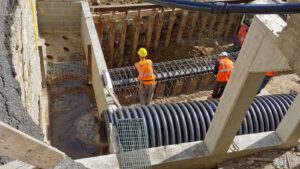

E’ stata progettata la perforazione di sette condotti metallici pseudo verticali che collegano il rio monte-valle e una tubazione in polietilene 120 cm con pozzetto sgrigliatore ripristinano il collegamento idraulico monte-valle durante tutta l’esecuzione dei lavori rio.
🟧 CHIESA ADIACENTE AL CEDIMENTO

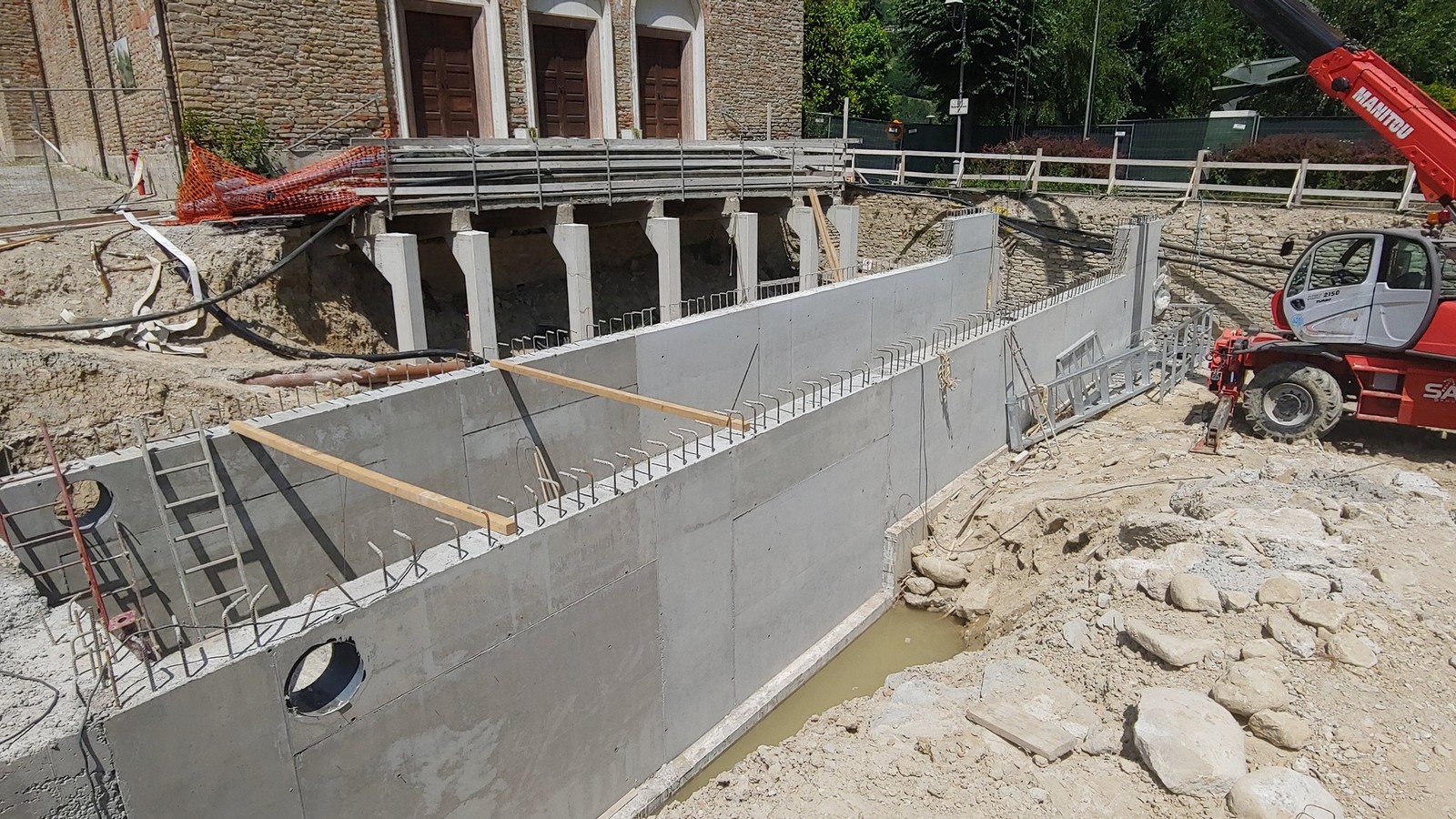

Il cantiere si sviluppa immediatamente a fianco della Chiesa di San Giovanni Battista, con mensole in c.a. della gradinata da tutelare.
✅ STRUTTURA DI SOSTEGNO DEFINITIVO

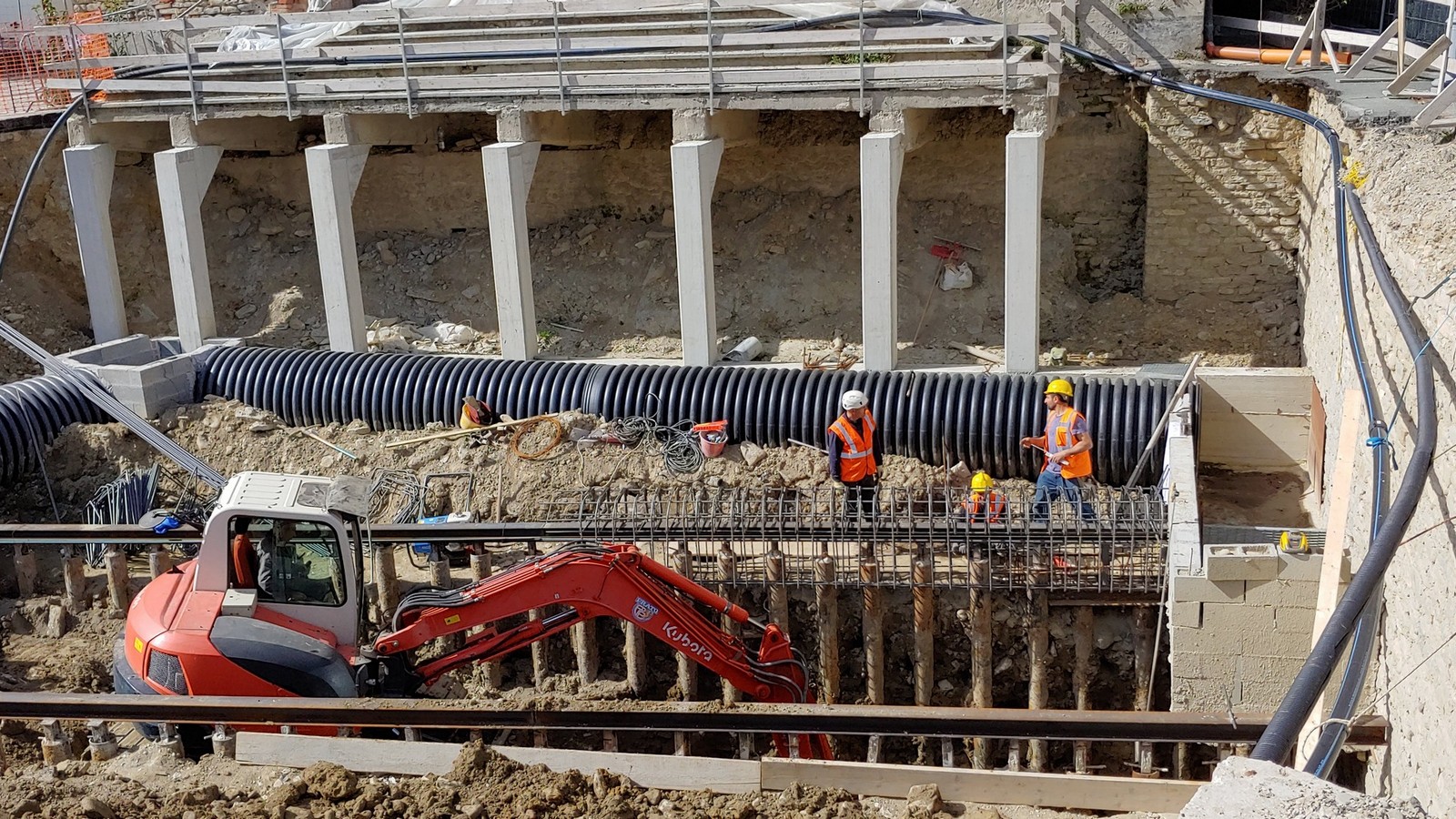

E’ stato progettato un sistema di pilastri di sostegno su micropali che sostengono la gradinata della Chiesa.
🟧 ALTEZZA DEL SALTO IDRAULICO
Il salto di ben 12 metri di profondità rende difficoltosa la fase di realizzazione per non scalzare la chiesa adiacente.

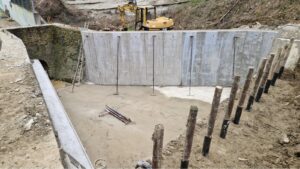

✅ PALIFICATE E TECNICA TOP-DOWN
🟧 OPERE SU PIAZZE E STRADE
I pilastri hanno fuori piombo non trascurabili. Gli interassi tra i pilastri differivano di alcuni cm
✅ PROGRAMMAZIONE CANTIERE E VIABILITA’
🟧 SOLETTA NON CASSERABILE

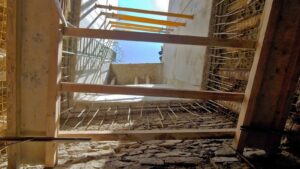

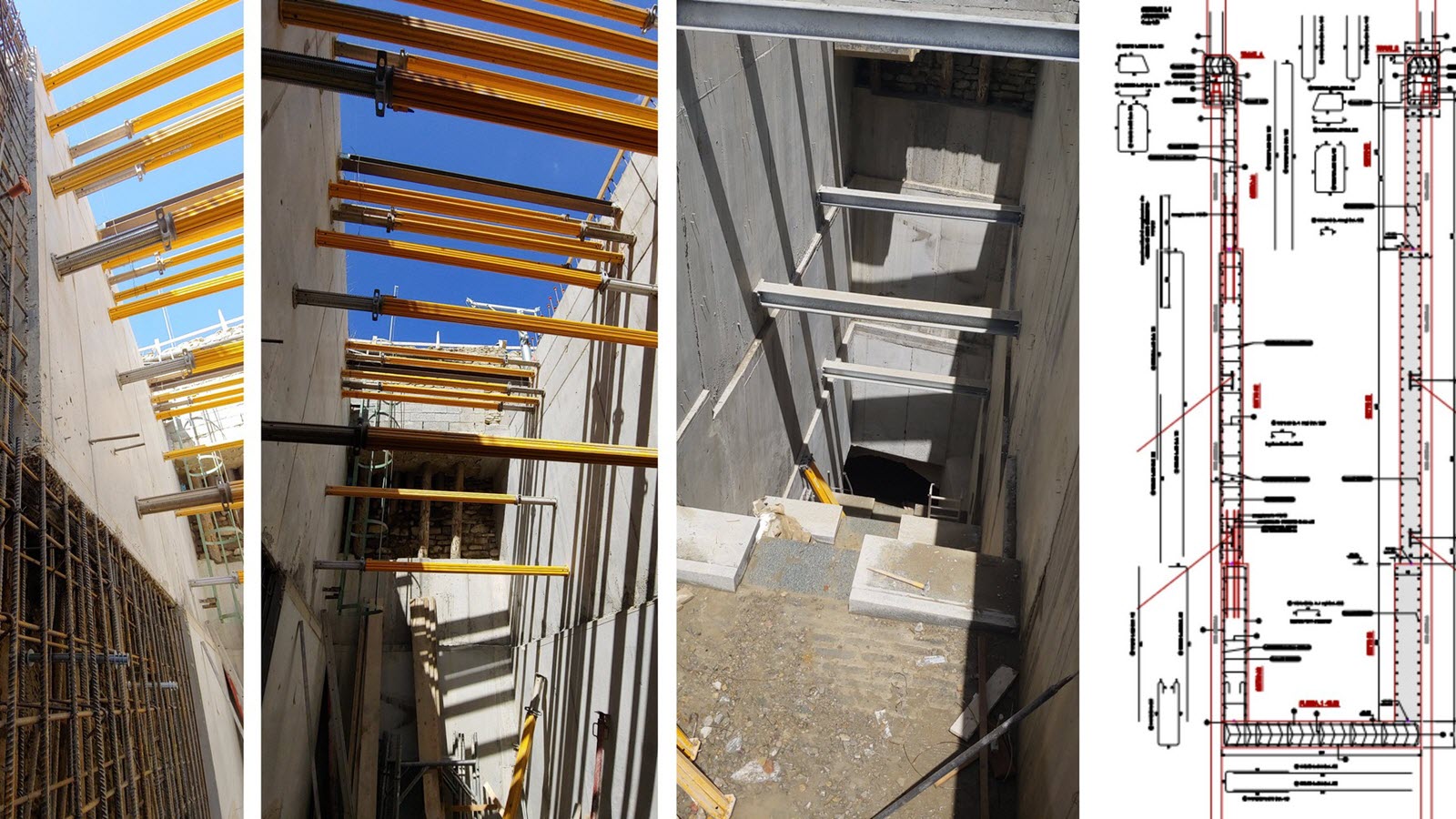

Per costruire la soletta di copertura non è vantaggioso realizzare l’impalcato poichè alto fino a 12 m.
✅ SOLUZIONE AUTOPORTANTE
obiettivi raggiunti
- Gestione rapida e sicura della somma urgenza
-
Tutela delle strutture
storiche adiacenti
- Manufatto a gradoni durevole e auto-pulente
- Miglioramento della sicurezza idraulica del rio
